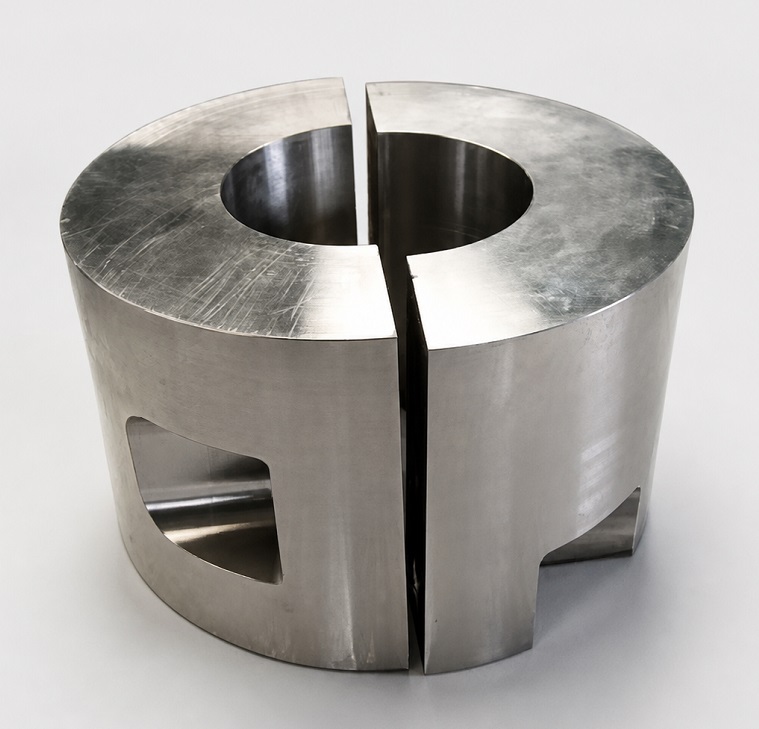

Изготовленная на заказ разъёмная втулка из нержавеющей стали 304

Изготовленная на заказ разъёмная втулка из нержавеющей стали 304

JG производитИзготовленная на заказ разъёмная втулка из нержавеющей стали 304для тяжелых промышленных зажимов, приводов и механических узлов. Эта большая ступица изготовлена ​​из цельного круглого стержня из нержавеющей стали 304 и поставляется в виде согласованного узла, состоящего из двух частей. Последовательность изготовления имеет решающее значение: все операции точения, растачивания, фрезерования, сверления и нарезания резьбы выполняются, пока ступица остается целой, а затем готовая ступица отделяется электроэрозионной резкой.

Обзор продукта

Разъемная крестовина из нержавеющей стали Custom 304 изготавливается по чертежу AOS05HS32S0001. Его номинальные конечные размеры составляют наружный диаметр 13,00 дюймов, диаметр отверстия 6,25 дюймов и осевая длина 8,50 дюймов. Компонент включает в себя два противоположных рельефных окна, ступенчатые боковые элементы и парные места для болтов с отверстиями с зазорами и глубокой резьбой 1-1/4-7 UNC.

Производственный процесс

1. Проверка и распиловка круглого прутка из нержавеющей стали 304
2. Токарная и торцевая обработка на станках с ЧПУ большого диаметра
3. Прецизионное растачивание центрального отверстия диаметром 6,25 дюйма.
4. Фрезерование на станке с ЧПУ противоположных рельефных окон и внешних элементов
5. Глубокое сверление, растачивание и нарезание резьбы 1-1/4-7 UNC
6. Полная проверка размеров, пока ступица цела
7. Разделение проволоки электроэрозионной обработки на две совмещенные половины
8. Удаление заусенцев с поверхности реза, идентификация парных деталей и окончательный контроль
9. Очистка, защита от коррозии и экспортная упаковка

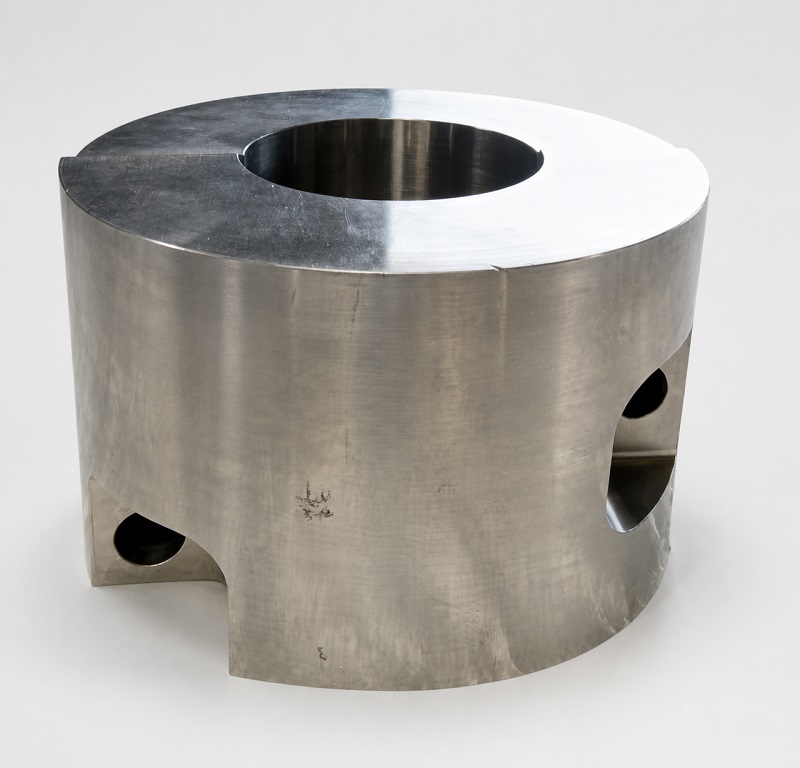

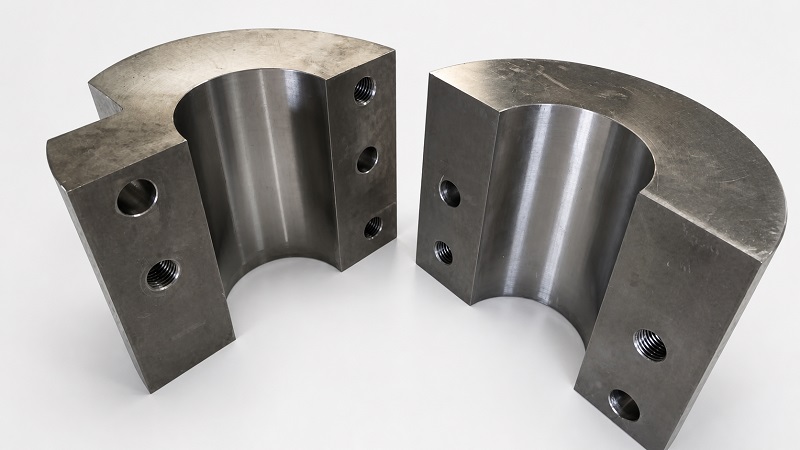

Полная обработка перед разделением электроэрозионной обработки

Основной инженерной ценностью разъемной крестовины Custom 304 из нержавеющей стали является контролируемая последовательность процессов, указанная на чертеже. Обработка отверстия, наружного диаметра, граней, окон и элементов болта перед отрезанием сохраняет общую осевую линию и постоянные базовые связи. Затем проволочная электроэрозионная обработка производит узкий, контролируемый раскол с минимальной механической силой резания. Две половины остаются навсегда идентифицированными как совпадающий набор.

Большая точность диаметра отверстия и стабильность размеров

Обработка отверстия диаметром 6,25 дюйма через тяжелую ступицу из нержавеющей стали 304 требует жесткого крепления, сбалансированного съема припуска и контролируемых условий резания. Выделение тепла и остаточные напряжения могут повлиять на округлость и соосность, особенно когда готовое кольцо разделено. JG применяет поэтапную черновую обработку, траектории движения инструмента с учетом напряжений, чистовую расточку и проверку до и после разделения, чтобы убедиться, что разъемная крестовина из нержавеющей стали Custom 304 собирается стабильно.

Обработка глубоких отверстий и резьб 1-1/4-7 UNC

Соответствующая система крепежа сочетает в себе зазорные отверстия в верхней половине и резьбовые отверстия в нижней половине. Особенности чертежей включают отверстия диаметром 1,281 дюйма и глубиной 2,50 дюйма, отверстия диаметром 1,109 дюйма с резьбой глубиной 3,21 дюйма и резьбу UNC 1-1/4-7 глубиной 2,50 дюйма. Точный вход в отверстие, перпендикулярность, глубина резьбы и удаление стружки необходимы для плавного зацепления болта и надежного зажимного усилия.

Технические характеристики

Контроль качества

Контроль качества разъемной паутины Custom 304 из нержавеющей стали фокусируется на отслеживании материала, размере и округлости отверстия, наружном диаметре, параллельности торцов, положении отверстия, глубине резьбы и соосности парных половин. Внутреннюю резьбу проверяют с помощью соответствующих калибров, а обе половины собираются после электроэрозионной резки, чтобы убедиться, что отверстие, внешний профиль и система болтов остаются правильно подобранными.

Особенности продукта

• Прочная конструкция из нержавеющей стали AISI 304.
• Большой внешний диаметр 13 дюймов и прецизионное отверстие 6,25 дюйма.
• Полная обработка на станке с ЧПУ перед разделением
• Эрозионное раскалывание проволоки с малым усилием и узким пропилом
• Соответствующие и отслеживаемые половины ступицы
• Глубокая внутренняя резьба 1-1/4-7 UNC
• Коррозионная стойкость для сложных промышленных условий
• Доступны сертификаты материалов и отчеты о размерах.
• OEM-производство по чертежам заказчика.

Приложения

• Усиленные зажимы и узлы вала
• Промышленные приводные системы
• Крупное обрабатывающее и погрузочно-разгрузочное оборудование
• Коррозионностойкое механическое оборудование
• Изготовленные на заказ OEM-разделенные сборки ступиц

Большая обработка нержавеющей стали с ЧПУ от JG

Компания JG поставляет разъемную втулку-паук из нержавеющей стали Custom 304, начиная с закупки сырья и заканчивая крупномасштабной обработкой на станках с ЧПУ, нарезанием глубокой резьбы, электроэрозионной отрезкой и окончательным парным контролем. Наш процесс контролирует взаимосвязь между отверстием, наружным диаметром, монтажными отверстиями и разъемными поверхностями, предоставляя OEM-клиентам надежную согласованную сборку, подтвержденную документацией по материалам и проверкам.
