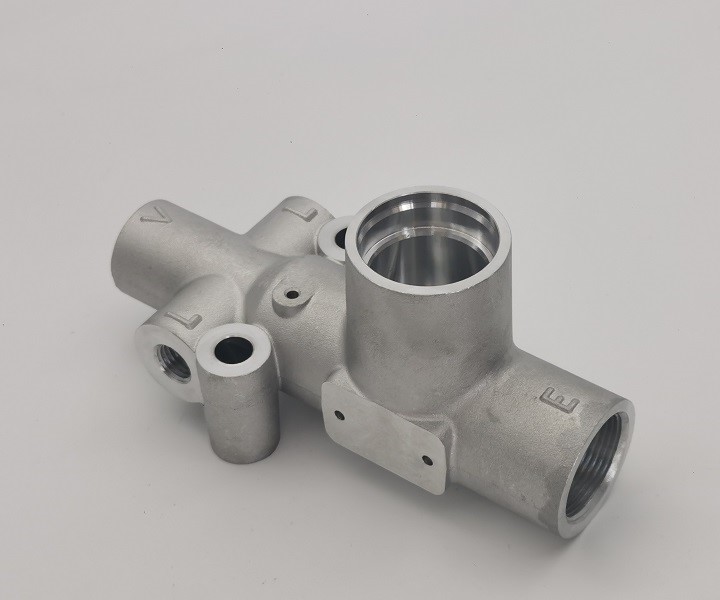

Изготовленное на заказ алюминиевое литье корпуса клапана A356-T6

Изготовленное на заказ алюминиевое литье корпуса клапана A356-T6

JG производитИзготовленное на заказ алюминиевое литье корпуса клапана A356-T6для жидкостного, гидравлического и пневматического оборудования, требующего легкого корпуса с множеством пересекающихся каналов. Деталь сочетает в себе сложную отлитую форму с тщательно обработанными отверстиями, уплотнительными седлами, монтажными поверхностями и внутренней резьбой. Литье сокращает отходы материала и эффективно создает разветвленную внешнюю геометрию, а обработка на станках с ЧПУ обеспечивает функциональные интерфейсы, необходимые для надежной сборки.

В серийной версии используется алюминиевый сплав А356 в состоянии Т6. Химический состав материалов проверяется по партиям, а готовый корпус клапана проходит проверку размеров, резьбы и герметичности. Задокументированное испытание на герметичность при давлении 0,65 МПа с выдержкой в ​​течение 40 секунд не выявило никаких отказов в испытанной партии из семи частей, подтвердив целостность корпуса, находящегося под давлением.

Литье алюминия и процесс обработки с ЧПУ

The Изготовленное на заказ алюминиевое литье корпуса клапана A356-T6начинается с контролируемого литья алюминия для формирования многоветвевого корпуса, приливов и внутренней геометрии проточной части. Состояние Т6 обеспечивает полезный баланс прочности, стабильности размеров и обрабатываемости. Затем на отливке устанавливаются исходные данные обработки, поэтому каждое резьбовое отверстие, прецизионное отверстие и уплотнительная поверхность расположены одинаково.

1. Контроль партии расплава алюминия и материала A356
2. Литье корпуса клапана и контролируемое затвердевание
3. Очистка, снятие литника и подготовка поверхности.
4. Проверка условий термообработки T6
5. Базовая обработка и настройка точного приспособления
6. Растачивание, торцовка, сверление и нарезание внутренней резьбы на станках с ЧПУ
7. Удаление заусенцев и очистка пересекающихся каналов потока.
8. Проверка размеров, резьбы и качества поверхности
9. Испытание на герметичность 0,65 МПа с выдержкой 40 секунд.
10. Финальная очистка, документация и экспортная упаковка.

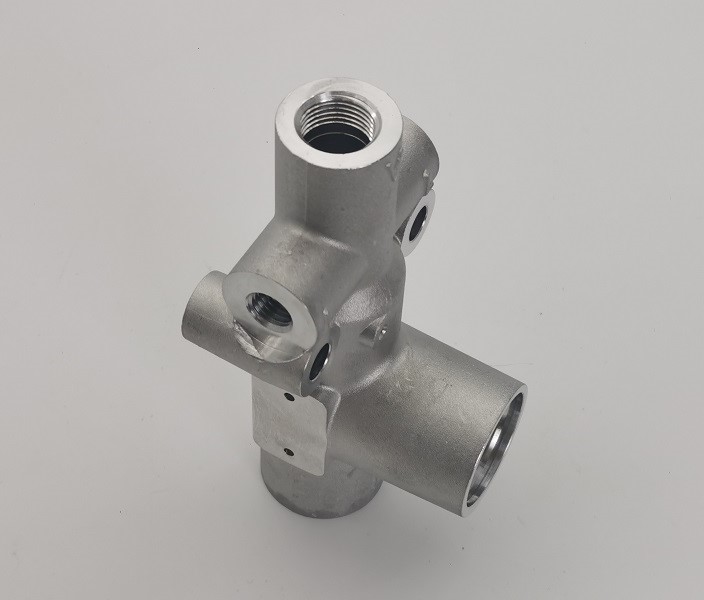

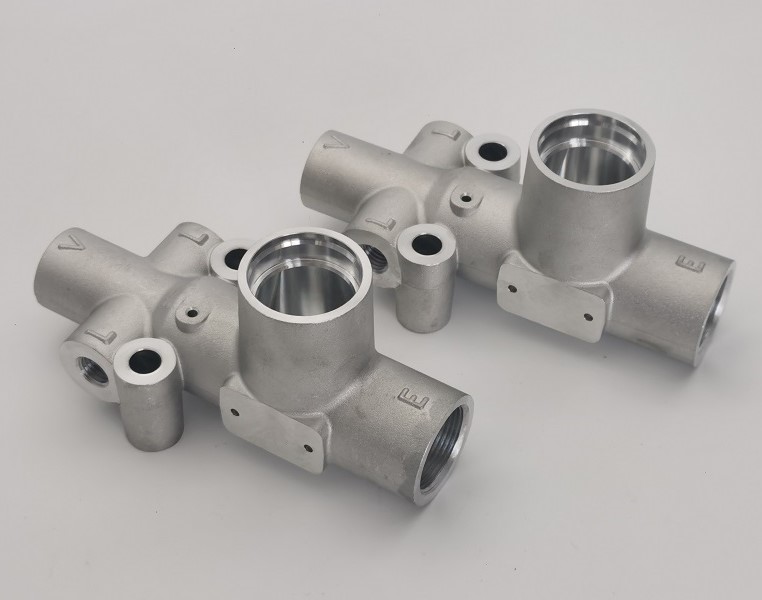

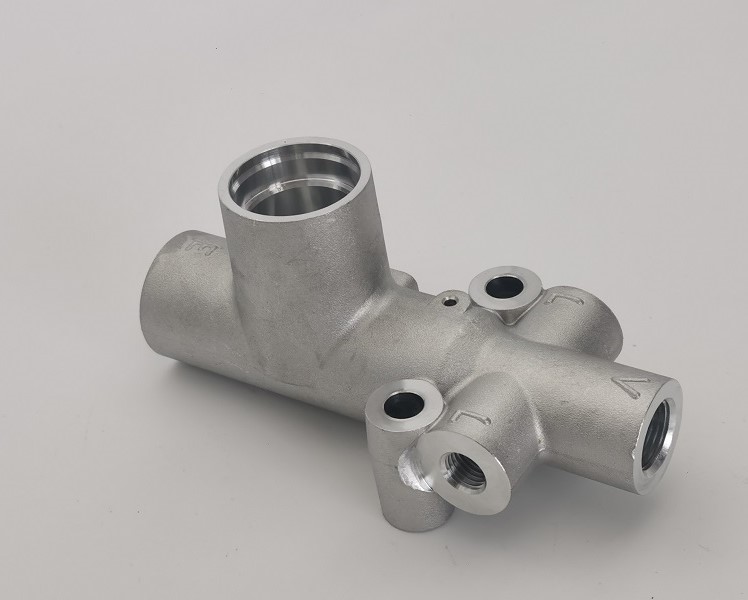

Сложная многопортовая геометрия

Корпус клапана содержит несколько пересекающихся каналов, расположенных в разных направлениях. Такая геометрия создает две взаимосвязанные производственные проблемы: поддержание целостности отливки при изменениях толщины сечения и точное обнаружение обработанных проходов на основе стабильных исходных данных. Планирование процесса также должно обеспечивать доступ инструмента к внутренним элементам без повреждения окружающих отлитых поверхностей.

JG контролирует ориентацию приспособления и последовательность обработки, чтобы основное отверстие, боковые отверстия, монтажные отверстия и резьбовые соединения оставались правильно связанными. ДляИзготовленное на заказ алюминиевое литье корпуса клапана A356-T6Удаление заусенцев особенно важно там, где просверленные каналы пересекаются внутри корпуса. Внутренние края очищаются, чтобы обеспечить беспрепятственный поток и предотвратить попадание незакрепленных частиц в конечную систему.

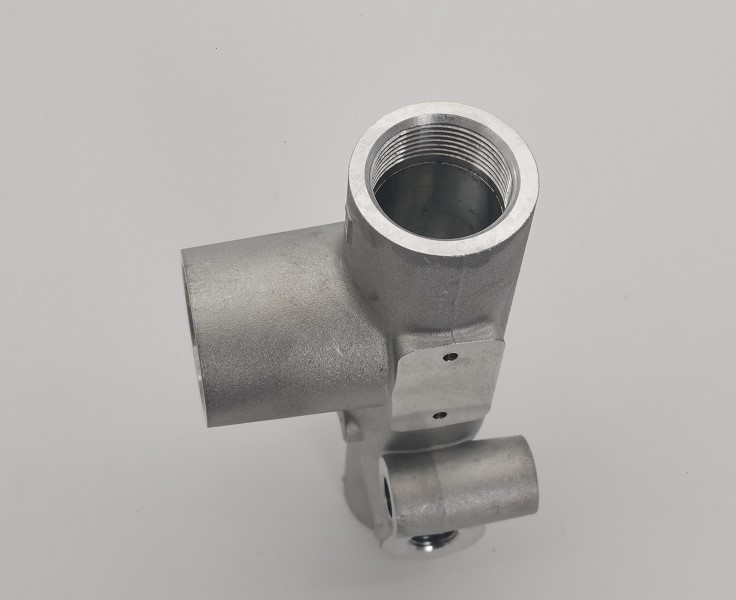

Прецизионные отверстия, резьба и уплотнительные поверхности

На чертеже указано прецизионное отверстие H7 диаметром 28 мм, посадочный диаметр K7 32 мм и элементы порта H8 диаметром 26 мм. Резьбовые соединения включают M28 x 1,5-7H, M18 x 1,5-7H и M12 x 1,5-7H. Эти функции требуют контролируемого инструмента, жесткого крепления и соответствующего контроля резьбы для достижения повторяемой посадки сборки.

Эффективность уплотнения зависит не только от диаметра. Округлость отверстия, соосность, положение торца, геометрия фаски и местная обработка поверхности — все это влияет на установленные компоненты клапана.Изготовленное на заказ алюминиевое литье корпуса клапана A356-T6обрабатывается на основе определенных базовых данных и проверяется с помощью датчиков и координатно-измерительного оборудования, выбранных для каждой критической характеристики.

Проверка герметичности на целостность давления

Каждый корпус клапана, работающий под давлением, требует подтверждения герметичности отливки и обработанных соединений. В ходе документированных производственных испытаний применяется давление 0,65 МПа и удерживается давление в течение 40 секунд. Упомянутая партия содержала семь корпусов клапанов, без отказов и с общим результатом «ОК».

Испытание на герметичность помогает выявить пористость, неполное уплотнение, поврежденную резьбу или дефекты проходов, которые могут быть не видны во время обычного контроля размеров. Условия испытаний и результаты приемки могут быть записаны для отслеживания производства. Эта проверка дает OEM-клиентам дополнительную уверенность вИзготовленное на заказ алюминиевое литье корпуса клапана A356-T6прежде чем он поступит в окончательную сборку оборудования.

A356-T6 Проверка материала

Фактический материал изготовления — алюминий A356-T6. Пакетный химический анализ подтвердил наличие 7,001% кремния, 0,085% железа, 0,024% меди, 0,015% марганца, 0,334% магния, 0,012% цинка и 0,119% титана, с общим результатом «ОК». Сплав обеспечивает хорошую литейность, коррозионную стойкость и обрабатываемость сложных корпусов, работающих под давлением.

В сертификатах на материалы указаны номер чертежа, номер отчета и партия печи для отслеживания. Сочетание проверки химического состава с записями процессов и проверок помогает JG поддерживать постоянный контроль материала от отливки до окончательной отгрузки.

Технические характеристики

Обработка поверхности и удаление заусенцев

В продукте намеренно сочетаются однородные литые поверхности с яркими обработанными поверхностями. Функциональные поверхности и отверстия обрабатываются только там, где требуется точность или герметичность, сохраняя при этом материальные и экономические преимущества литья. Обработанные участки проверяются на наличие вибраций, следов инструмента, вмятин и других дефектов, которые могут повлиять на сборку.

Пересекающиеся отверстия, входы резьбы и края внутренних проходов тщательно зачищаются. ЗавершенныйИзготовленное на заказ алюминиевое литье корпуса клапана A356-T6очищается от стружки и остатков перед испытанием на утечку, помогая защитить выходные клапаны, уплотнения и контуры жидкости.

Контроль качества и документация

Планирование качества включает входную проверку материалов, первичный контроль, текущие проверки и окончательные функциональные испытания. Штангенциркули, микрометры, нутромеры, резьбомеры, штангенциркули и оборудование КИМ используются в зависимости от типа элемента и допуска. Критические уплотнительные и установочные размеры подвергаются целенаправленному контролю.

Сертификаты материалов, результаты проверки размеров и записи испытаний на утечку доступны для отслеживания. Документированный отчет о материале подтверждает химический состав A356-T6, а в отчете об утечках фиксируются испытательное давление, время выдержки, количество и результат приемки. Эти записи поддерживают одобрение OEM и согласованность повторных заказов.

Особенности продукта

• Алюминиевая конструкция A356-T6 обеспечивает малый вес и устойчивость к коррозии.
• Сложная отливка корпуса многоходового клапана
• Прецизионные отверстия и уплотнительные поверхности, обработанные на станке с ЧПУ.
• Внутренние резьбовые соединения M28, M18 и M12.
• Контролируемые припадки H7, H8 и K7
• Чистые пересекающиеся внутренние каналы без заусенцев.
• Испытание на герметичность 0,65 МПа с выдержкой 40 секунд.
• Химия материалов и отслеживание шихты
• Доступна документация по проверке
• OEM-производство по чертежам заказчика.

Приложения

• Гидравлические клапаны и коллекторы в сборе
• Пневматическое управляющее оборудование
• Системы распределения промышленных жидкостей
• Автоматизация техники
• Мобильная и погрузочно-разгрузочная техника
• Изготовленные на заказ OEM-узлы контроля давления

OEM-производство алюминиевых корпусов клапанов от JG

JG поставляет изготовленные на заказ алюминиевые отливки, которые сочетают в себе производство практически готовой формы с прецизионной обработкой на станках с ЧПУ и функциональными испытаниями. Технический анализ охватывает геометрию отливки, исходные данные обработки, стандарты резьбы, набор допусков, очистку внутренних каналов и требования к проверке на герметичность перед началом производства.

Отправьте JG свой чертеж, 3D-модель, требования к годовому объему и качеству документации для получения коммерческого предложения. JG может изготовитьИзготовленное на заказ алюминиевое литье корпуса клапана A356-T6и аналогичные герметичные алюминиевые корпуса для прототипов, мелкосерийного и повторного OEM-производства.
