Удлинительный вал прецизионной шлифовальной пилы 17-4PH

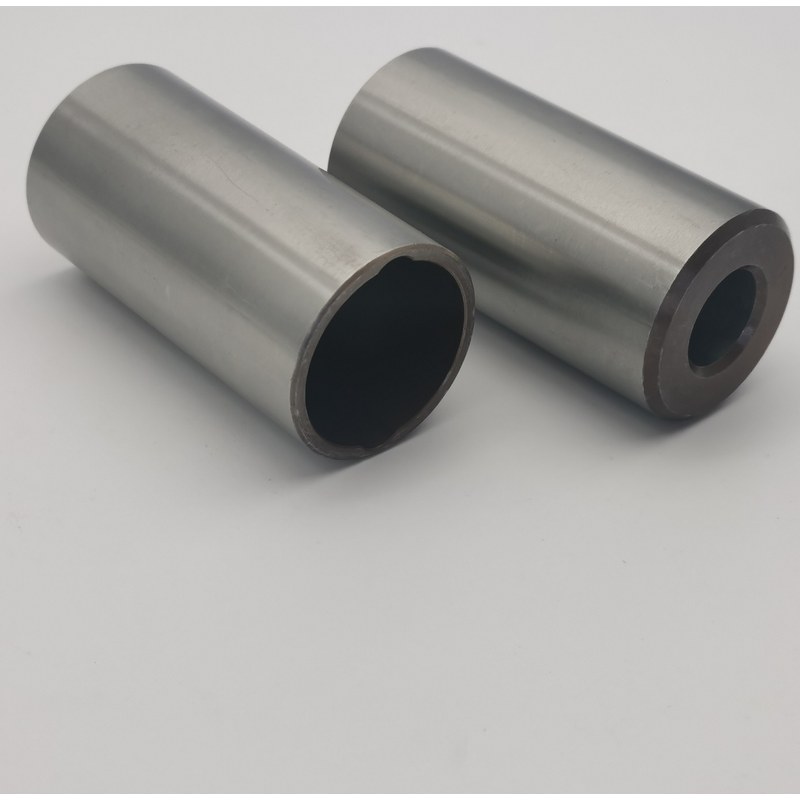

Дж.Г. производит удлинительный вал прецизионной шлифованной пилы 17-4PH из цельного прутка из нержавеющей стали для узлов удлинителя сабельных пил и других систем линейного перемещения, работающих при высоких нагрузках. Токарная обработка с ЧПУ, прецизионное растачивание, термообработка и чистовое шлифование объединяются для контроля наружного диаметра, внутреннего отверстия, качества поверхности и торцевых характеристик.

Этот удлинительный вал прецизионной шлифовальной пилы 17-4PH разработан для применений, где важны износостойкость, стабильность размеров и повторяемость скользящей или вращающейся посадки. Готовая деталь подвергается термообработке до твердости 40-45 HRC, перед окончательным контролем удаляются все заусенцы и острые края.

Инженерная ценность

Наиболее требовательной характеристикой является прецизионное отверстие диаметром 0,5636–0,5638 дюйма, общий диапазон допусков составляет всего 0,0002 дюйма. JG устанавливает стабильные исходные данные обработки из прутка, контролирует деформацию при термообработке и чистовую обработку критических диаметров после закалки. Этот процесс помогает поддерживать соотношение между шлифованным наружным диаметром и прецизионным отверстием.

Наружный диаметр составляет 1,235 +/- 0,005 дюйма с максимальной шероховатостью поверхности Ra 16 микродюймов. Прецизионное шлифование придает удлинителю прецизионного шлифованного вала пилы 17-4PH однородную цилиндрическую поверхность, что обеспечивает надежную посадку и снижает износ. Два противоположных рельефа и контролируемые фаски под углом 45 градусов обрабатываются и зачищаются для защиты сопрягаемых деталей во время сборки.

Технические характеристики

Производственный процесс

• Проверка запасов прутков 17-4PH и проверка прослеживаемости
• Резка и черновая токарная обработка на станке с ЧПУ.
• Прецизионное сверление и растачивание ступенчатых внутренних диаметров
• Обработка противоположных рельефов и фасок под углом 45 градусов.
• Термическая обработка до 40-45HRC
• Финишное шлифование ответственных цилиндрических поверхностей
• Точный выбор размера отверстия и проверка размеров
• Контролируемое удаление заусенцев и сглаживание кромок
• Заключительная очистка, проверка и защитная упаковка

Проблемы высокоточного производства

Термическая обработка может изменить прямолинейность, округлость и размер отверстия. Для удлинительного вала пилы для прецизионной шлифовки 17-4PH предусмотрены припуски на обработку и последовательность процессов, чтобы критически важные поверхности можно было обработать после закалки. Параметры шлифования контролируются во избежание перегрева, пригорания и нежелательной конусности.

Тонкостенная секция и ступенчатая внутренняя геометрия также требуют стабильного крепления. JG использует контролируемый зажим и проверку между операциями, чтобы уменьшить деформацию. Размер отверстия, наружный диаметр, округлость, биение и шероховатость поверхности проверяются с помощью калиброванного измерительного оборудования.

Контроль качества

Проверка качества каждого прецизионно шлифованного вала включает определение материала, твердость термообработки, общую длину, наружный диаметр, размеры ступенчатого отверстия, фаски, особенности рельефа и состояние кромки. Прецизионное отверстие диаметром 0,5636–0,5638 дюйма проверяется с помощью подходящего оборудования для измерения отверстия с высоким разрешением, а шлифованная поверхность Ra толщиной 16 микродюймов проверяется с помощью прибора для измерения шероховатости поверхности.

Отчеты о проверках, сертификаты материалов и данные о твердости могут быть предоставлены в соответствии с требованиями заказчика. Каждый удлинительный вал прецизионной шлифовальной пилы 17-4PH очищается и визуально проверяется на предмет отсутствия на поверхности заусенцев, острых кромок, загрязнений и повреждений при обращении.

Приложения

• Удлинители сабельной пилы
• Промышленное режущее оборудование
• Системы линейного перемещения с высокой нагрузкой
• Компоненты трансмиссии электроинструмента
• Прецизионные механические втулки и валы
• OEM-оборудование на заказ

Почему стоит выбрать Дж.Г.

Дж.Г. сочетает в себеобработка прутков, токарная обработка на станках с ЧПУ, прецизионное растачивание, координация термообработки и шлифование в одной контролируемой OEM-программе. Наша команда инженеров поддерживает проверку чертежей, проверку прототипа, планирование проверок и повторное производство. Отправьте JG свой чертеж и годовой запрос на расценки на специальный удлинительный вал прецизионной шлифовальной пилы 17-4PH.
