Изготовленные на заказ крышки-пауки из нержавеющей стали 304

Изготовленные на заказ крышки-пауки из нержавеющей стали 304

JG производитИзготовленные на заказ крышки-пауки из нержавеющей стали 304в качестве прецизионного узла из двух частей для промышленного оборудования OEM. Верхний и нижний блоки, изготовленные из прочной нержавеющей стали AISI 304, сочетают в себе точно совмещенные монтажные отверстия, глубокую резьбу UNF и седло симметричной формы. Конструкция требует скоординированной обработки обеих половин, чтобы весь узел закрывался равномерно и сохранял постоянную геометрию зажима.

Обзор продукта

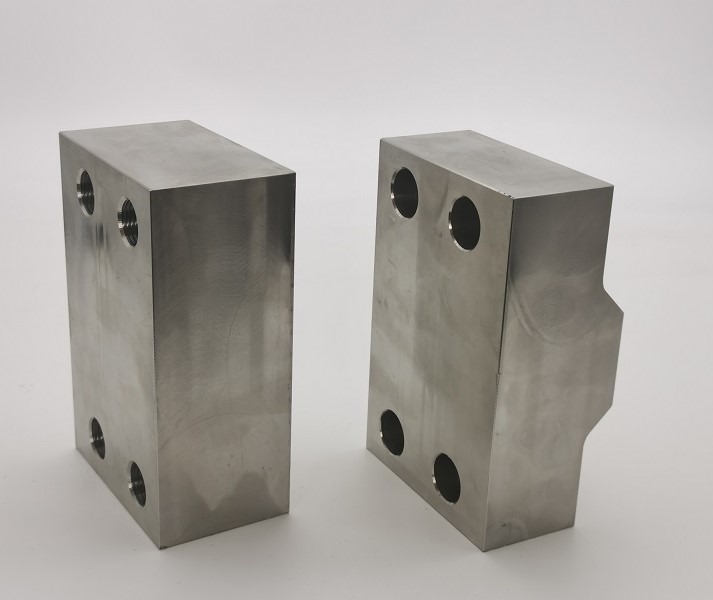

Колпачки-пауки Custom из нержавеющей стали 304 производятся по чертежу 16SG-7-B19. Каждая сборка состоит из двух номинальных блоков из нержавеющей стали размером 2 x 3-1/4 x 5 дюймов. Готовая пара включает в себя четыре позиции крепления и центральный профиль с переходами под углом 135 градусов, типичным радиусом 1/4 дюйма и контролируемой высотой профиля 7/16 дюйма.

Производственный процесс

1. Подготовка блоков из нержавеющей стали 304 и проверка материала
2. Установление исходной точки и прецизионное торцевое фрезерование на станке с ЧПУ.
3. Черновое и чистовое фрезерование центрального ступенчатого паза на ЧПУ.
4. Совместное сверление четырех отверстий через совмещенный верхний блок
5. Нарезание метчика и обработка резьбы 5/8-18 UNF в нижнем блоке
6. Обрезка кромок, удаление заусенцев и очистка внутренней резьбы.
7. Размерный и визуальный контроль подобранной пары
8. Защитная очистка и экспортная упаковка

Особенности продукта

• Конструкция из нержавеющей стали AISI 304, устойчивая к коррозии.
• Соответствующая сборка из двух частей, обработанная на станке с ЧПУ.
• Точное выравнивание четырех отверстий в обоих блоках
• Глубокая внутренняя резьба 5/8-18 UNF
• Симметричный центральный профиль сиденья под углом 135 градусов.
• Отверстия, резьба и обработанные кромки без заусенцев
• Доступны отчеты о отслеживании материалов и размерах
• OEM производство по чертежам заказчика.

Совпадение двухкомпонентных отверстий

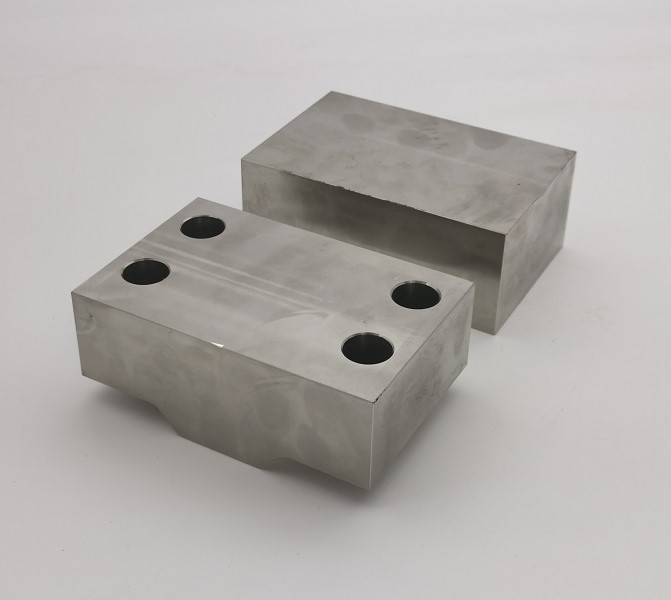

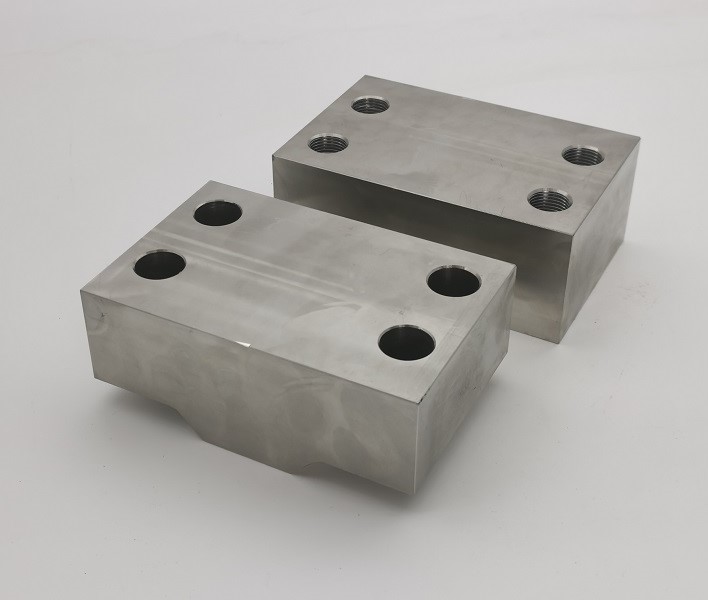

Основная задача производства паутинных крышек Custom 304 из нержавеющей стали — сохранить расположение четырех отверстий на обоих компонентах. В верхнем блоке используются отверстия с зазором 11/16 дюйма, а в нижнем блоке используются отверстия диаметром 37/64 дюйма с резьбой 5/8–18 UNF на заданную глубину 1–1/8 дюйма. Общие исходные данные и скоординированные настройки помогают каждому болту входить плавно, без приложения усилий или перекрещивания резьбы во время сборки.

Контролируемая геометрия канавок под углом 135 градусов

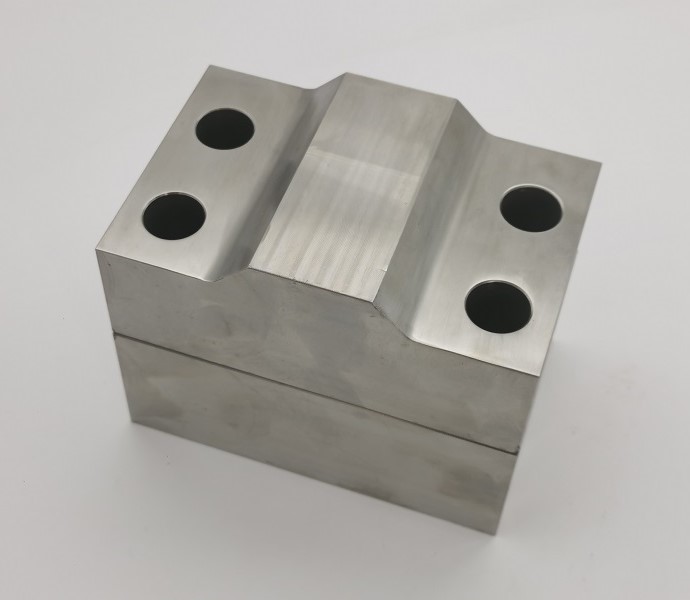

Центральный профиль посадочного места отличает колпачки-пауки Custom 304 из нержавеющей стали от обычных прямоугольных зажимных блоков. Обе переходные поверхности под углом 135 градусов должны оставаться симметричными относительно центральной линии, сливаться с указанными радиусами 1/4 дюйма и удерживать требуемую высоту профиля. Стабильная фиксация заготовки и контролируемые чистовые проходы уменьшают несоответствие, следы от инструмента и локальные искажения.

Технические характеристики

Контроль качества резьбы и поверхности

Каждая сборка крестовин из нержавеющей стали 304 проверяется на предмет положения отверстия, размера сверла, зацепления резьбы, габаритных размеров и соответствия профилю. Приборы для проверки годности/непроходимости проверяют резьбу 5/8–18 UNF. Обработанные поверхности проверяются на наличие заусенцев, острых кромок, загрязнений и повреждений при обращении, а подобранные компоненты защищаются от смешивания во время очистки и упаковки.

Приложения

• Промышленные зажимные и опорные узлы
• Специализированные приспособления для машин
• Оборудование и инструменты из нержавеющей стали
• Механические узлы OEM, требующие подходящих колпачков
• Коррозионностойкое производственное оборудование

OEM обработка нержавеющей стали от JG

JG поставляет специальные колпачки-пауки из нержавеющей стали 304 от прототипных партий посредством повторного производства. Наша команда инженеров контролирует идентификацию материала, базовые данные парных деталей, геометрию канавок, выравнивание резьбовых отверстий и окончательный контроль на протяжении всего процесса обработки с ЧПУ. Клиенты могут запросить сертификаты на материалы, отчеты о проверке размеров и полную производственную поддержку на основе чертежей.
