Изготовленный на заказ алюминиевый подъемный рычаг 7075-T6, 4-осевая обработка с ЧПУ

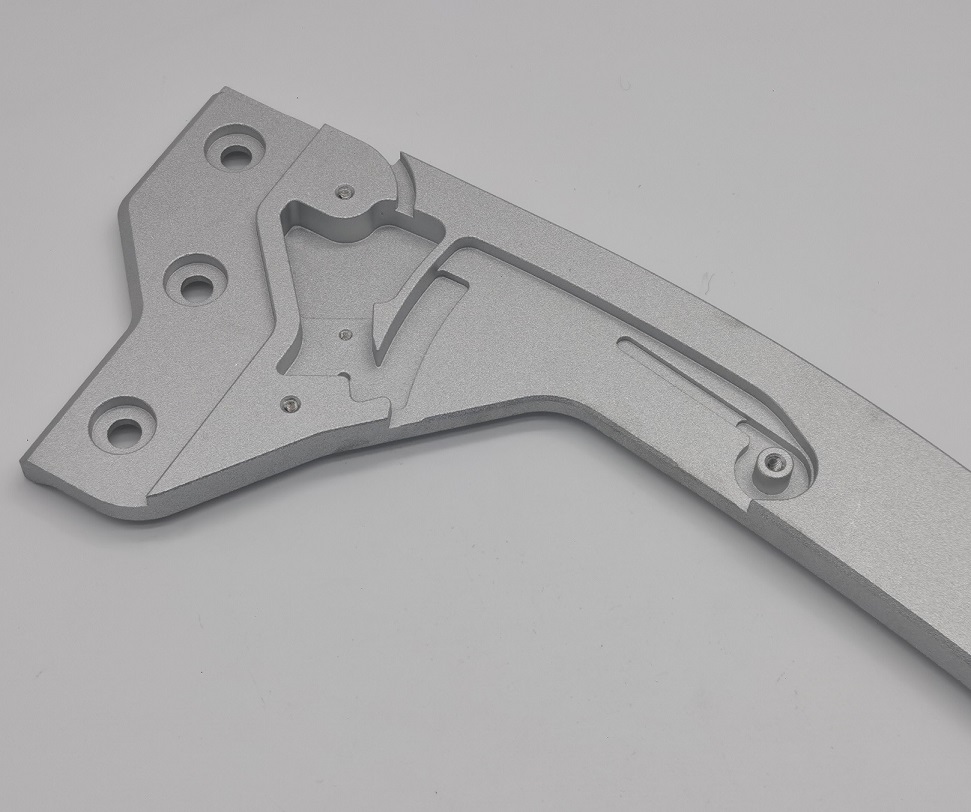

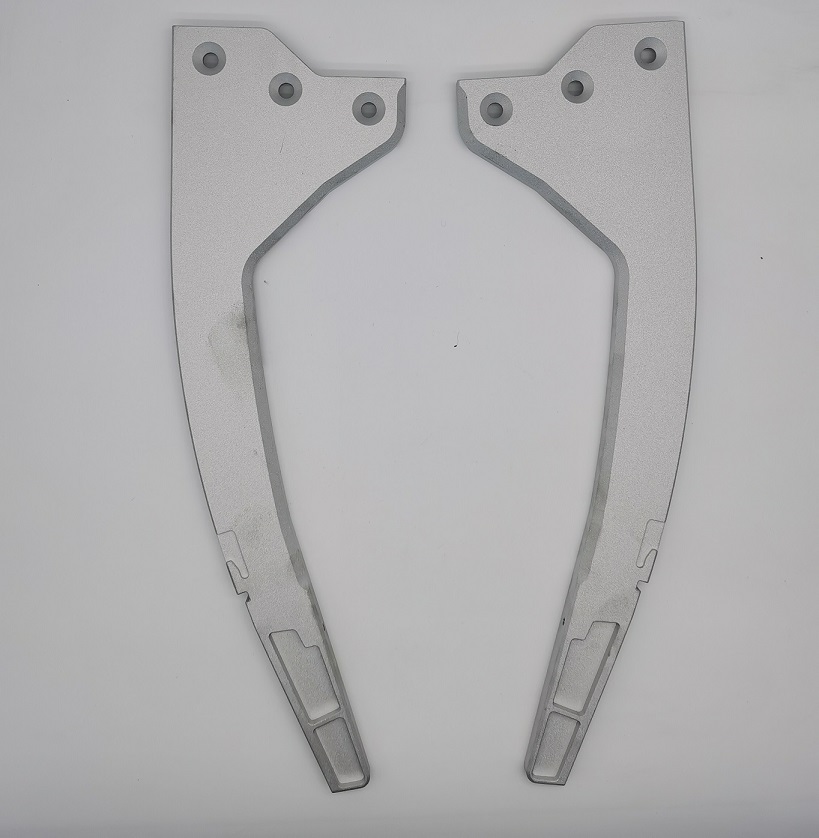

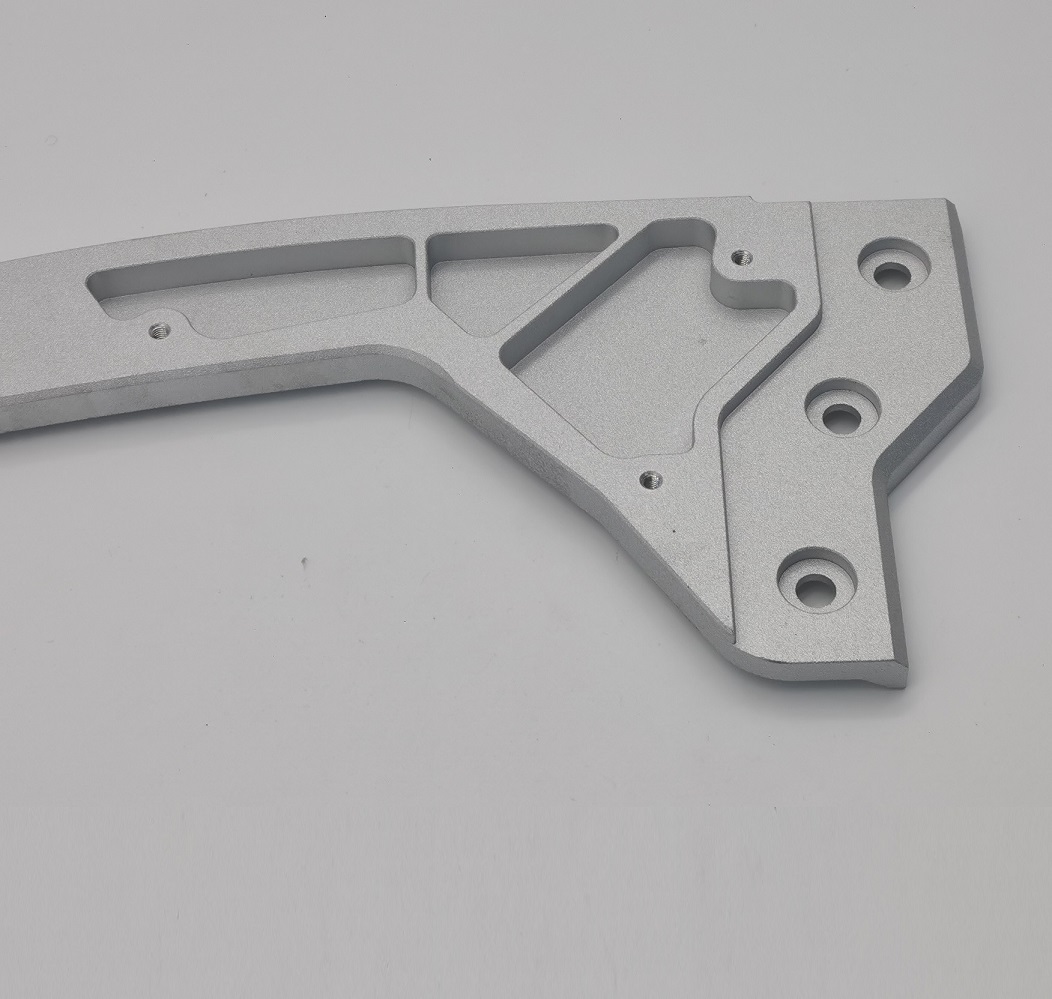

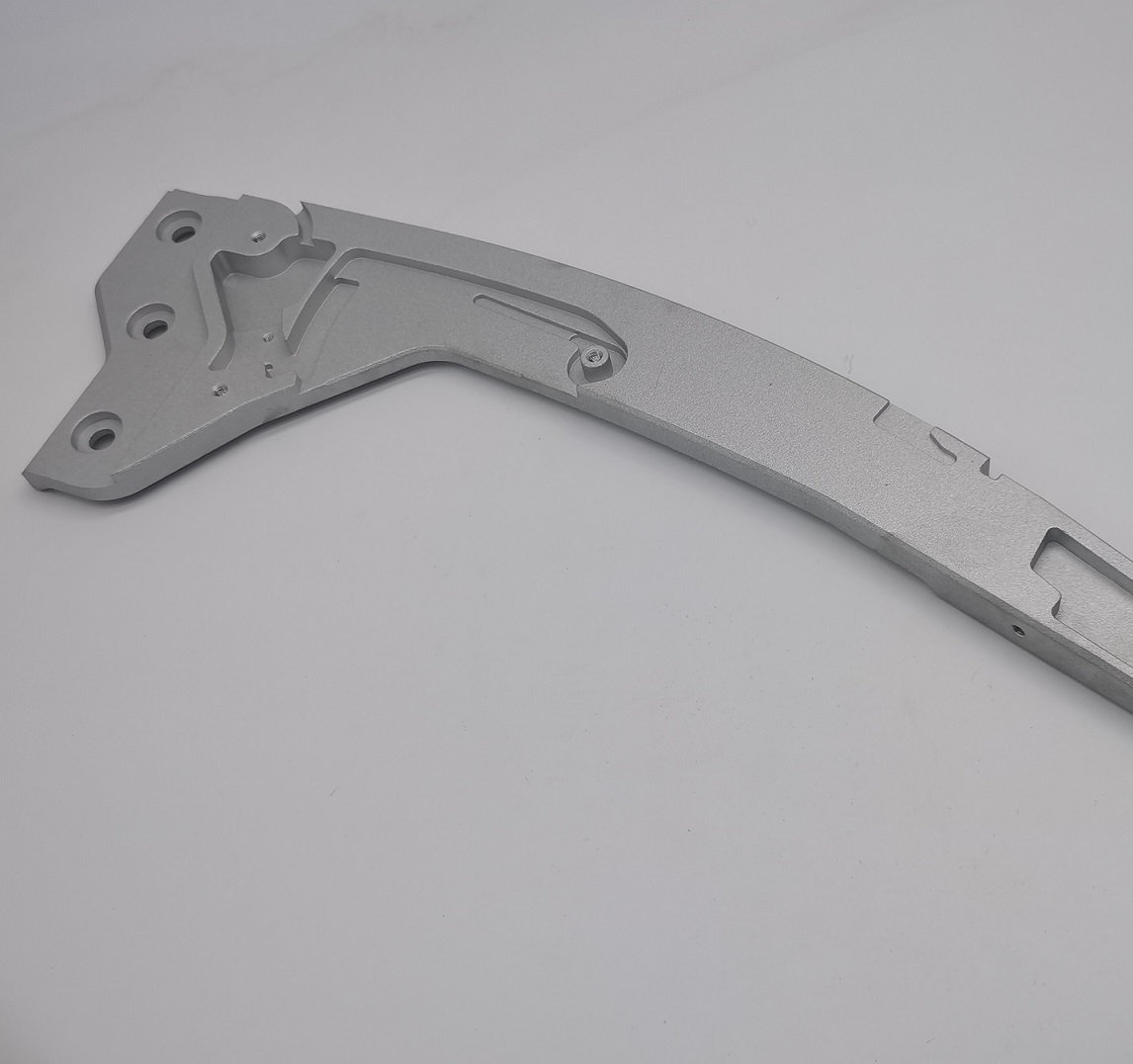

Дж.Г.производитИзготовленный на заказ алюминиевый подъемный рычаг 7075-T6, 4-осевая обработка с ЧПУ. Этот длинный изогнутый конструктивный элемент сочетает в себе монтажные отверстия, зенковки, резьбовые отверстия, пазы, карманы, тонкие ребра и контурные кромки в одной прецизионно обработанной детали. Он подходит для нестандартных мобильных систем, погрузочно-разгрузочного оборудования, механизмов автоматизации и других OEM-узлов, где важны малый вес, прочность и точное выравнивание.

Готовая деталь имеет длину примерно 416,65 мм. СозданиеАлюминиевый подъемный рычаг 7075-T6такой длины требуется гораздо больше, чем простое фрезерование профиля. Материал необходимо удалить с нескольких сторон, чтобы рычаг оставался стабильным, плоским и одинаковым по размерам. JG использует запланированные последовательности черновой обработки, контролируемый зажим и сбалансированные чистовые проходы, чтобы уменьшить перемещение остаточных напряжений и искажения при обработке.

Почему важна 4-осевая обработка с ЧПУ

Несколько элементов этой детали расположены на разных гранях и в разной ориентации. 4-осевой обрабатывающий центр позволяет заготовке вращаться между операциями, сохраняя при этом постоянную исходную точку. Это уменьшает количество повторных перемещений вручную и помогает сохранить взаимосвязь между цековками, монтажными отверстиями, боковыми отверстиями, резьбой, пазами и обработанными карманами. Для индивидуального4-осевой подъемный рычаг, обработанный на станке с ЧПУНадежное выравнивание отдельных элементов напрямую влияет на производительность сборки и перемещения.

Дж.Г.разрабатывает специальные приспособления для длинной алюминиевой пластины и контролирует силу зажима, чтобы заготовка поддерживалась, не теряя формы. При черновой обработке остается контролируемый припуск для выравнивания напряжений до того, как будут завершены окончательные размеры. Критические отверстия и элементы сопряжения обрабатываются после основных операций обработки карманов, что помогаетАлюминиевый подъемный рычаг 7075-T6поддерживайте точное расстояние и повторяемость сборки.

Производственные проблемы и решения Дж.Г.

• Деформация длинной детали:Сбалансированные траектории обработки и поэтапная черновая обработка помогают контролировать изгиб и скручивание на длине примерно 416,65 мм.
• Многогранная точность:4-осевая индексация обеспечивает общую привязку отверстий, цековок, резьб, пазов и боковых элементов.
• Обработка тонкостенных и ребер:Оптимизированные параметры резки снижают вибрацию, вибрацию и локальное отклонение вокруг легких карманов.
• Согласованность положения отверстия:Важные элементы монтажа проверяются по установленным данным с использованием КИМ и прецизионного измерительного оборудования.
• Контроль заусенцев:Края, пазы, цековки и резьбовые отверстия тщательно зачищаются без скругления функциональной геометрии.
• Однородный внешний вид:Контролируемая дробеструйная обработка создает ровную матовую текстуру, а точные поверхности и резьбу защищают по мере необходимости.

Алюминий 7075-T6 для высокопрочных легких деталей

Алюминий 7075-T6 отличается высоким соотношением прочности и веса и хорошей обрабатываемостью сложных конструктивных элементов. По сравнению со многими марками алюминия общего назначения, он хорошо подходит для деталей, которые должны оставаться легкими, неся при этом механические нагрузки. JG проверяет поступающий материал пластин и обеспечивает отслеживание по запросу. КаждыйИзготовленный на заказ алюминиевый подъемный рычаг 7075-T6, 4-осевая обработка с ЧПУизготавливается по чертежу и требованиям заказчика.

Дробеструйная обработка поверхности

После обработки на станке с ЧПУ и полного удаления заусенцев деталь подвергается дробеструйной обработке. Дробеструйная очистка удаляет незначительный механический блеск и создает равномерный матовый вид на большой изогнутой поверхности и утопленных карманах. Контроль процесса важен, поскольку чрезмерная струйная очистка может повредить острые кромки, мелкую резьбу и прецизионные отверстия. JG защищает или перепроверяет функциональные возможности, чтобыподъемный рычаг из дробеструйного алюминияостается чистым, без заусенцев и готовым к сборке или последующему процессу нанесения покрытия, указанному заказчиком.

Производственный процесс

1. Подготовка алюминиевой пластины 7075-T6 и проверка материала
2. Проектирование креплений и планирование исходных данных для длинного изогнутого компонента
3. 4-осевое черновое фрезерование с ЧПУ и удаление материала со сбалансированными напряжениями
4. Прецизионные карманы, пазы, зенковки, сверление и обработка резьбы
5. Финишное профилирование, снятие фасок и обработка тонкостенных элементов.
6. Ручное и механическое удаление заусенцев со всех доступных кромок.
7. Дробеструйная очистка для получения однородной матовой поверхности
8. КИМ и контроль размеров критически важных элементов
9. Заключительная очистка, визуальный осмотр и защитная упаковка.

Контроль качества

Проверка качества осуществляется на протяжении всего производства, а не только после заключительной операции. Состояние необработанной пластины, расположение крепления, размеры в процессе обработки и готовая геометрия контролируются, чтобы обеспечить стабильность длинного рычага. Проверка КИМ позволяет проверить расположение критически важных отверстий и взаимосвязь элементов, а датчики и калиброванные измерительные инструменты проверяют зенковку, толщину, резьбу и габаритные размеры.Изготовленный на заказ алюминиевый подъемный рычаг 7075-T6, 4-осевая обработка с ЧПУподвергается визуальному осмотру после дробеструйной обработки, чтобы убедиться в однородности поверхности без видимых царапин, пятен, вкраплений материала или оставшихся заусенцев. Сертификаты материалов, отчеты о размерах и документация RoHS доступны при необходимости.

Приложения

• Мобильность и подъемные механизмы
• Оборудование промышленной автоматизации
• Погрузочно-разгрузочные агрегаты
• Прецизионные механические связи
• Легкое конструкционное оборудование
• OEM-оборудование на заказ

Почему стоит выбрать Дж.Г.

• Более 20 лет опыта точной обработки OEM
• 4-осевая обработка с ЧПУ сложных многогранных алюминиевых деталей
• Опыт управления искажениями в длинных и тонких компонентах
• Поддержка прототипного, мелкосерийного и серийного производства
• Инспекция КИМ и документированный контроль качества
• Обратная связь с инженерами для технологичности и стабильности производства
• Опыт экспорта в обслуживании клиентов в Европе и Северной Америке

ОтправлятьДж.Г.ваш 2D-чертеж, 3D-модель, спецификация материалов и годовое количество для быстрого анализа производства. Наша команда инженеров оценит исходные данные обработки, стратегию крепления, риски допусков и требования к поверхности для вашего заказа.Изготовленный на заказ алюминиевый подъемный рычаг 7075-T6, 4-осевая обработка с ЧПУ. JG поддерживает конфиденциальные OEM-проекты, начиная с проверки прототипа и заканчивая повторным производством.
