Изготовленная на заказ сварная рама стойки для плитки из оцинкованной стали

Изготовленная на заказ сварная рама стойки для плитки из оцинкованной стали

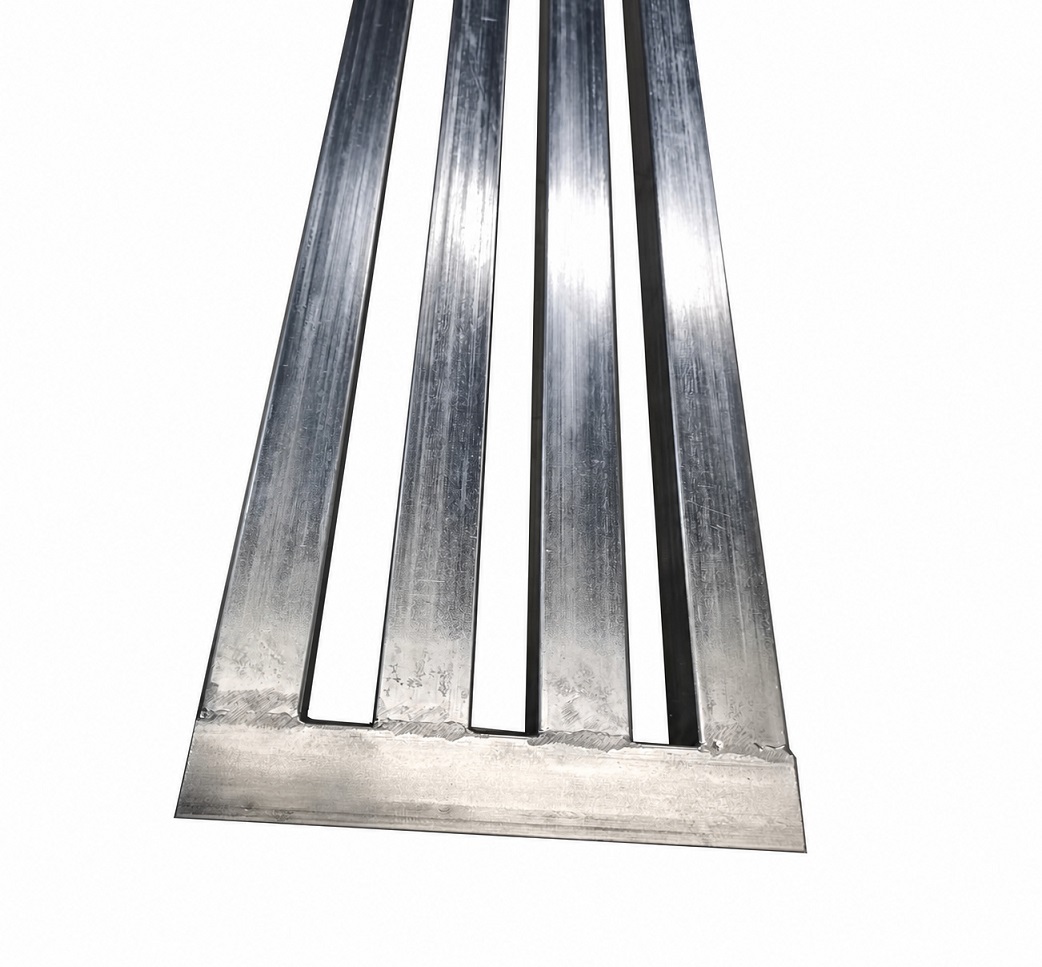

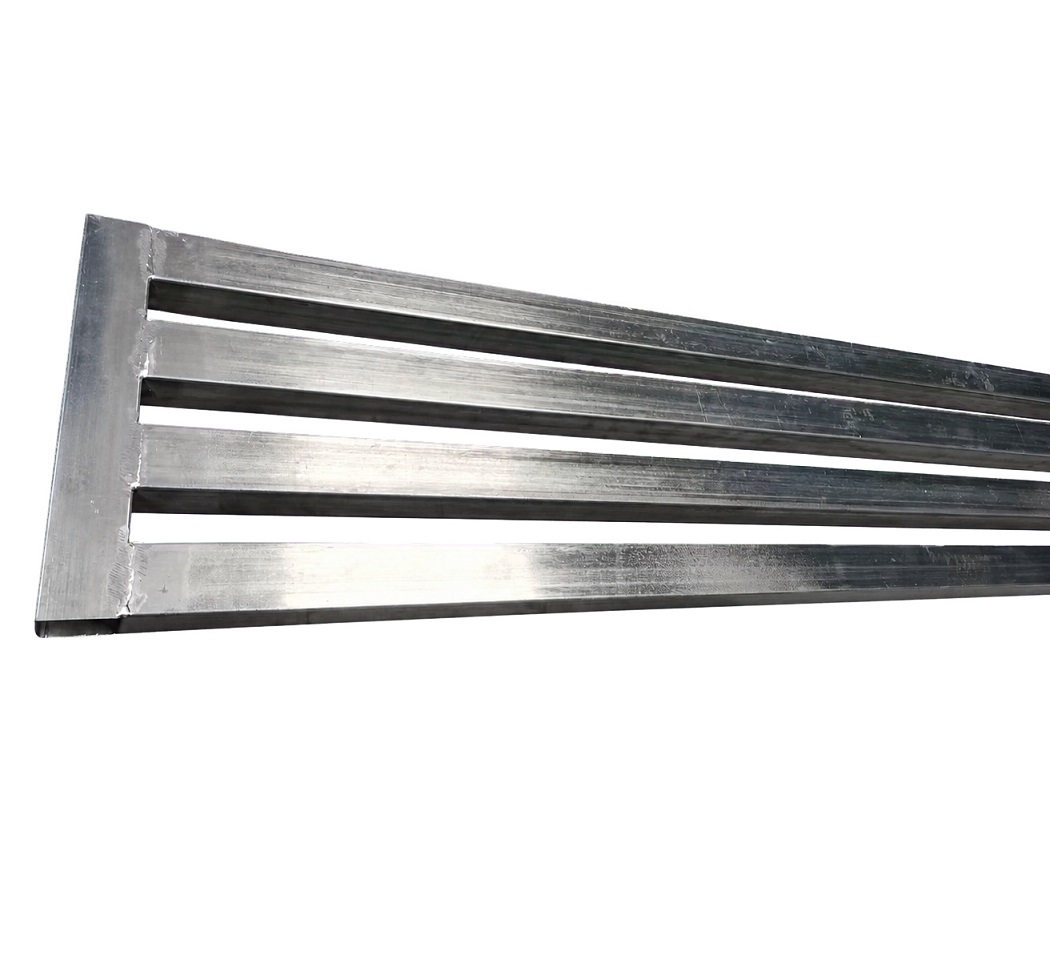

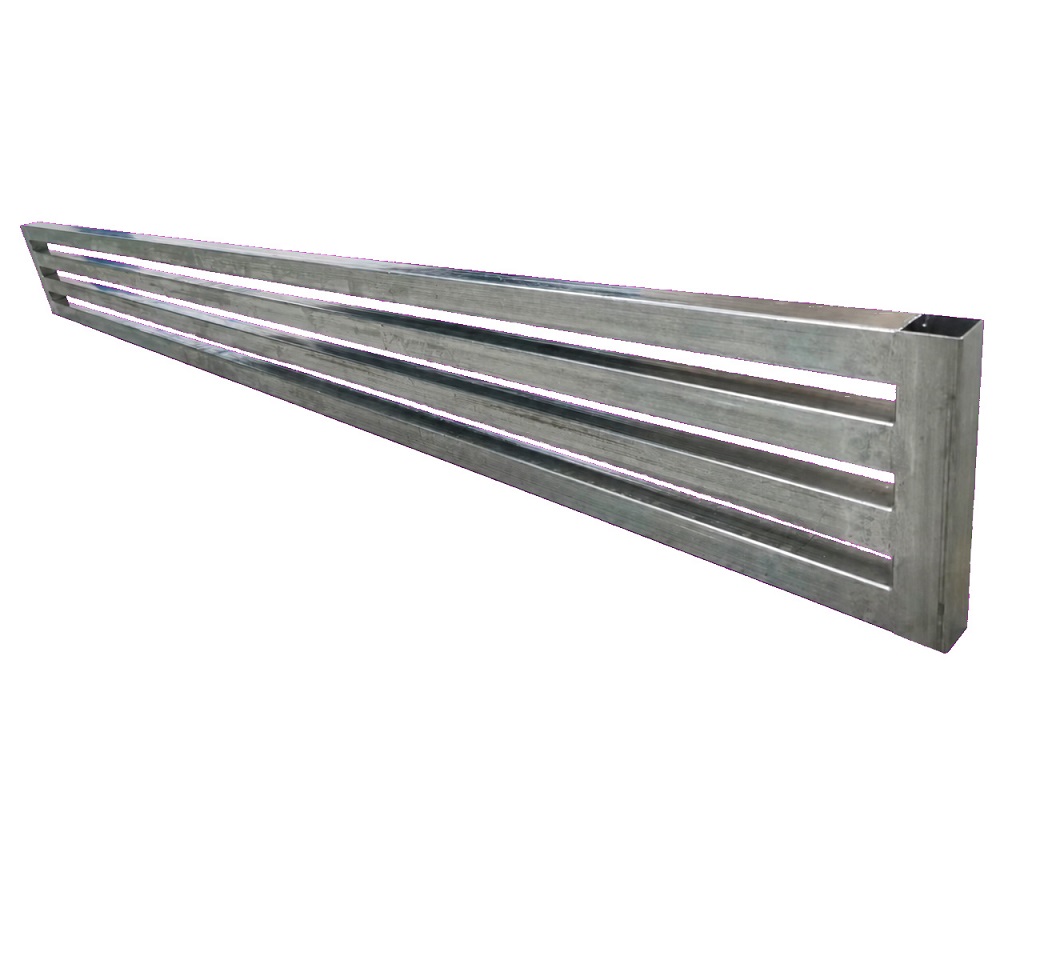

JG производитИзготовленная на заказ сварная рама стойки для плитки из оцинкованной сталииз нарезанных с высокой точностью квадратных трубок с использованием специальных сварочных приспособлений и контролируемой послесварочной обработки. Длинная прямоугольная рама состоит из четырех параллельных 82-дюймовых трубок, соединенных двумя 9-дюймовыми концевыми трубками. Готовая сварная сборка имеет размеры примерно 2159 × 228,6 мм и представляет собой прочную открытую конструкцию для хранения плитки, демонстрации, погрузочно-разгрузочных работ и индивидуальных промышленных стеллажей.

A стойка для плитки из оцинкованной сталитакой длины — это не простая сварочная работа. Лонжероны шириной 2082,8 мм должны оставаться прямыми и параллельными, в то время как две концевые трубы сохраняют заданную ширину и прямоугольность. JG контролирует резку труб, расположение приспособлений, последовательность сварки, тепловложение и охлаждение, чтобы свести к минимуму изгиб, скручивание и изменения расстояния по всей раме длиной 2159 мм.

Строительство квадратных труб

В стойке используется квадратная труба из оцинкованной стали размером 38,1 × 38,1 мм. Четыре длинных элемента имеют заданную толщину стенки примерно 0,84 ± 0,152 мм, тогда как для концевых элементов толщиной 228,6 мм используется более толстая стенка примерно 1,22 ± 0,152 мм. Эта комбинация обеспечивает легкую конструкцию с усиленными торцевыми соединениями. Размеры материала проверяются перед изготовлением, поскольку размер трубы, толщина стенки и прямолинейность напрямую влияют на готовую продукцию.сварная рама из квадратных труб.

Производственные проблемы и решения JG

• Прямолинейность длинной рамы:Специальные приспособления поддерживают трубы длиной 2,1 метра и контролируют изгиб во время сварки и охлаждения.
• Расстояние между параллельными трубками:Фиксированные точки крепления удерживают все четыре лонжерона в равном положении от края до края.
• Тонкостенная сварка:Контролируемый ток, длина и последовательность сварки уменьшают прожоги, чрезмерное проплавление и тепловую деформацию.
• Конечная прямоугольность:Поперечины толщиной 228,6 мм расположены от общих базовых точек, чтобы сохранить общую ширину и прямоугольную геометрию.
• Чистый внешний вид сварного шва:Брызги, острые выступы и заусенцы удаляются без повреждения поверхности оцинкованной трубы.
• Защита от коррозии:После изготовления области сварных швов подвергаются холодному цинкованию для восстановления защиты там, где нарушен первоначальный слой цинка.

Контролируемая последовательность сварки

JG собираетстойка для плитки из оцинкованной сталив специально изготовленном сварочном приспособлении. Длинные трубы сначала прижимаются к устойчивым опорам, а концевые трубы зажимаются, не деформируя раму. Прихваточные сварные швы накладываются в сбалансированной последовательности перед окончательной сваркой. Чередование мест сварки помогает распределять тепло и ограничивает накопление искажений по длинной раме.

Тонкостенные длинные элементы требуют тщательного контроля процесса. Чрезмерное тепло может вызвать локальное разрушение, прожог или видимую деформацию, а недостаточное тепло может привести к ослаблению соединений. Компания JG выбирает параметры сварки в соответствии с фактической толщиной стенки трубы и проверяет целостность соединения во время производства. Завершенныйсварная стойка для плиткиему дают остыть в контролируемом состоянии перед окончательным контролем размеров.

Холодное цинкование после сварки

Сварка локально удаляет или повреждает цинковое покрытие вокруг каждого соединения. После очистки и удаления заусенцев открытые зоны сварного шва обрабатываются материалом холодного цинкования. Покрытие обеспечивает богатый цинком защитный слой и повышает коррозионную стойкость вокруг сварных соединений. JG проверяетстеллаж из холоднооцинкованной сваркидля полного покрытия, чистых краев и стабильного индустриального вида.

Производственный процесс

1. Входной контроль оцинкованной квадратной трубы
2. Точная резка 82-дюймовых и 9-дюймовых элементов.
3. Подготовка торца и удаление заусенцев
4. Загрузка приспособления и выравнивание базовой точки
5. Сбалансированная прихватка
6. Контролируемая окончательная сварка
7. Охлаждение и освобождение креплений
8. Очистка сварных швов и полное удаление заусенцев.
9. Холодное цинкование мест сварных швов.
10. Размерный и визуальный контроль
11. Защитная экспортная упаковка

Контроль качества

Критические размеры проверяются при первичном и периодическом осмотре. Компания JG проверяет общую длину примерно 2159 мм, общую ширину 228,6 мм, сечение трубы, толщину стенок, расстояние между параллельными параллелями и прямоугольность рамы. В соответствии с требованиями чертежей используются линейки, калиброванные калибры и специальные приспособления для контроля. Готовыйстойка для плитки из оцинкованной сталитакже проверяется на предмет непрерывности сварного шва, чрезмерных брызг, острых кромок, повреждений поверхности и полного покрытия холодным цинкованием.

Частота проверок может быть скорректирована в соответствии с планом контроля клиента. Записи о материалах, отчеты о проверке размеров, образцы сварных швов и требования к упаковке доступны для сертифицированных OEM-проектов. Постоянный контроль помогает каждомустойка для плитки из оцинкованной сталиподходят для более крупного хранилища, витрины или погрузочно-разгрузочного узла клиента.

Особенности продукта

• Длинная сварная рама длиной 2159 мм.
• Оцинкованная квадратная труба 38,1 × 38,1 мм.
• Четыре равномерно расположенных продольных опорных элемента
• Легкая тонкостенная конструкция
• Контролируемая прямолинейность и параллельность
• Холодное цинкование наносится после сварки.
• Изготовленные кромки без заусенцев и чистые.
• Доступны OEM-размеры и конфигурации

Приложения

• Системы хранения и демонстрации плитки
• Стойки для поддержки камня и панелей
• Складские перегрузочные рамы
• Структуры розничных витрин
• Промышленное складское оборудование
• Сварные стальные конструкции по индивидуальному заказу

Почему стоит выбрать JG

• Более 20 лет опыта OEM-производства металлов.
• Специальные приспособления для длинных сварных рам.
• Возможность сварки тонкостенных квадратных труб
• Поддержка прототипирования, мелкосерийного и повторного производства
• Первичный и периодический инспекционный контроль
• Стабильная экспортная упаковка для длинномерных готовых деталей.
• Инженерное обеспечение технологичности и контроля затрат

Отправьте в компанию JG свой чертеж, спецификацию трубки, годовое количество и требования к упаковке для проверки производства. Наша команда инженеров оценит конструкцию приспособления, последовательность сварки, риски прямолинейности и требования к защите от коррозии для вашего заказа.стойка для плитки из оцинкованной сталиили другой сварной узел из квадратных труб.
