Оцинкованный штифт опорной пластины с резьбой M10

JG производитОцинкованный штифт опорной пластины с резьбой M10для промышленного монтажа, крепления и сборки оборудования. Этот специальный монтажный компонент с резьбой M10 сочетает в себе широкую штампованную стальную опорную пластину с прецизионной внешней резьбой, создавая стабильное соединение для распределения нагрузки для OEM-сборок.

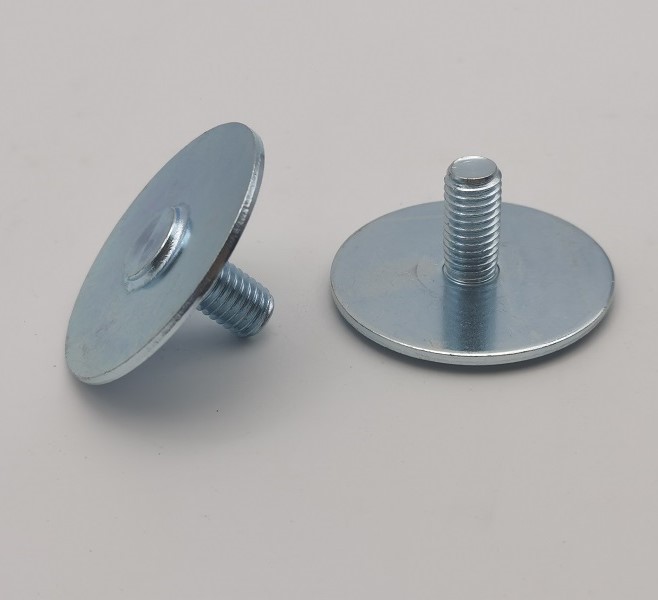

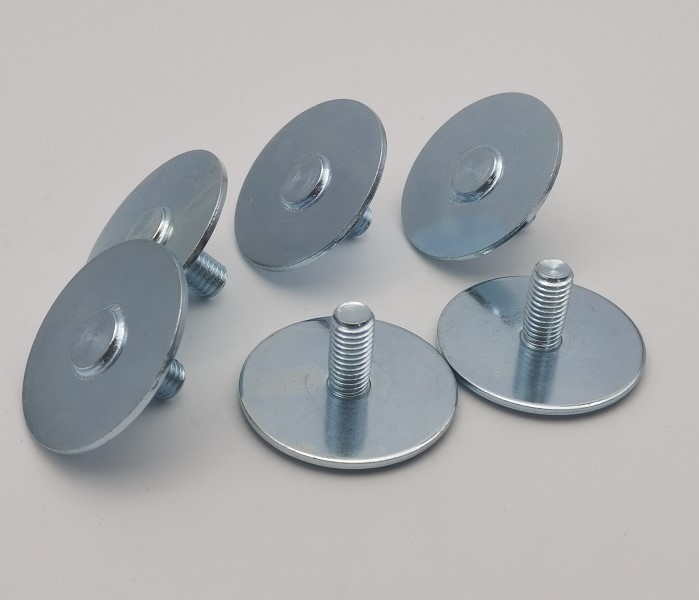

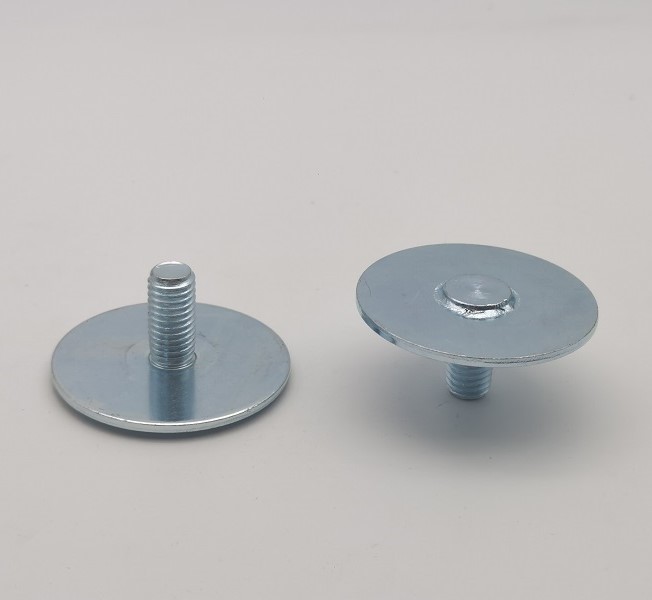

Оцинкованный резьбовой штифт опорной пластины M10 изготовлен из низкоуглеродистой стали AISI 1008 или ее утвержденного эквивалента. Деталь имеет круглое основание 49,5±0,3 мм, толщину пластины 2,2 мм и внешнюю резьбу М10×1,5-6g с длиной резьбы 20 мм. Все размеры производятся и проверяются в соответствии с чертежом M030192.

Производственный процесс и инженерная ценность

Производство оцинкованного резьбового штифта опорной пластины M10 требует контролируемой вырубки и штамповки круглой пластины, подготовки резьбового штифта, накатки резьбы, надежного механического соединения, удаления заусенцев, очистки и прозрачного цинкования. Контроль процесса сосредоточен на плоскостности опорной плиты, перпендикулярности штифтов, безопасности соединений и стабильной геометрии резьбы.

Широкое основание толщиной 49,5 мм распределяет монтажную нагрузку на большую площадь контакта. Точное выравнивание между резьбовым штифтом и штампованной пластиной обеспечивает стабильную установку. После сборки и нанесения покрытия резьба M10×1,5-6g проверяется с помощью калиброванных манометров GO/NO-GO, чтобы предотвратить влияние накопления покрытия на посадку.

Приложения

• Монтаж промышленного оборудования
• Листовой металл и корпуса в сборе
• Ограждения машин и панели доступа
• Сборка автомобилей и транспорта
• OEM-системы крепления по индивидуальному заказу

Прозрачное цинкование согласно ASTM B633

Оцинкованный резьбовой штифт опорной пластины M10 имеет прозрачное цинкование в соответствии с ASTM B633 SC2, тип V. Покрытие обеспечивает чистый металлический внешний вид и защиту от коррозии, сохраняя при этом функциональные размеры резьбы. Покрытие покрытия, внешний вид и приемка резьбы проверяются после отделки.

Технические характеристики

Контроль качества и отчеты о партиях

Каждая партия товараОцинкованный штифт опорной пластины с резьбой M10контролируется посредством проверки поступающего материала, проверки размеров в процессе и окончательной проверки. Критические характеристики включают диаметр и толщину пластины, длину резьбы, допустимый размер M10×1,5-6g, выравнивание штифтов, целостность соединения и состояние готовой поверхности.

• Сертификат материала с указанием химического состава и механических свойств.
• Строгий отчет о механических свойствах для каждой производственной партии.
• Отчет о проверке размеров согласно чертежу M030192.
• Проверка калибра резьбы GO/NO-GO после нанесения покрытия
• Отчет о проверке покрытия и отслеживание партии
• Испытание соединения на вытягивание, выталкивание или крутящий момент, если это предусмотрено утвержденным планом контроля.

Требования к качеству изготовления

Оцинкованный резьбовой штифт опорной пластины M10 не должен иметь заусенцев и острых кромок. Готовые детали также не должны содержать масла, остатков растворителей, коррозии, пятен и других загрязнений. Визуальный осмотр подтверждает чистую, однородную оцинкованную поверхность без повреждений, которые могут повлиять на сборку или внешний вид.

OEM-производство от JG

JG поддерживает прототипы, промышленные образцы и серийное производство.Оцинкованный штифт опорной пластины с резьбой M10. Инженерная проверка охватывает технологичность, оснастку, контроль резьбы, проверку соединений, покрытие и контрольную документацию. Отправьте JG свой чертеж, годовой спрос и требования к документации по качеству для получения коммерческого предложения.
